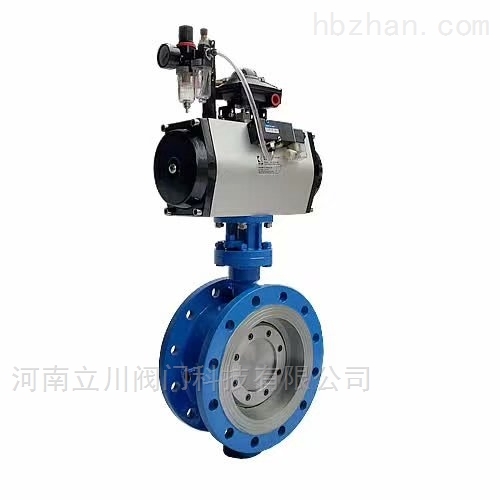

硬密封气动法兰蝶阀

硬密封气动法兰蝶阀

型    号: D643H-16C
报    价: 900
分享到:

硬密封气动法兰蝶阀D643H采用新型AT/GT系列气动执行器,其结构获得实用新型,有双作用和单作用式(弹簧复位),采用齿轮齿条式结构传动,性能更安全可靠;大口径阀门采用AW系列气动执行器,拨叉式结构传动,结构合理,输出扭矩大。

D643H-16C硬密封气动法兰蝶阀的详细资料:

硬密封气动法兰蝶阀D643H概述

气动法兰硬密封蝶阀气动执行器采用新型AT/GT系列气动执行器,其结构获得实用新型,有双作用和单作用式(弹簧复位),采用齿轮齿条式结构传动,性能更安全可靠;大口径阀门采用AW系列气动执行器,拨叉式结构传动,结构合理,输出扭矩大。



二、产品介绍:

    气动法兰硬密封蝶阀由角行程气动活塞式执行器及三偏心蝶阀阀体组成,采用三维偏心原理设计,使密封面的空间运动轨迹达到理想化,密封面相互之间无磨擦、无干涉、加之密封材料选择得当,从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。



三、工作原理:
    气动法兰硬密封蝶阀阀杆轴线与蝶板密封面间偏置,并与阀体通道轴线偏置,阀座回转轴线与阀体通道轴线形成个偏心角,故形成三偏心。蝶阀从0°~90°开启时,蝶板密封面会在开启的瞬间立即脱离阀座密封面,在其90°~0°关闭时,蝶板圆锥形密封面才会接触并压紧阀座圆锥形密封。所以阀座与蝶板上的密封面之间无任何摩擦,去除了磨损和泄漏的可能性。



四、产品特点:

1、蝶板密封面在关闭状态下,受力均匀,承压能力高。
2、能实现双向密封功能,既可以调节,又具有切断功能。
3、结构简单、紧凑、重量轻、易于安装和拆卸、维修方便。
4、三维编心结构,使蝶板越关越紧,其密封性能可靠,达到无泄漏。
5、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长。
6、耐高温、耐低温、耐腐蚀性,操作灵活、方便、省力、不受介质压力的高低影响,密封性能可靠。
